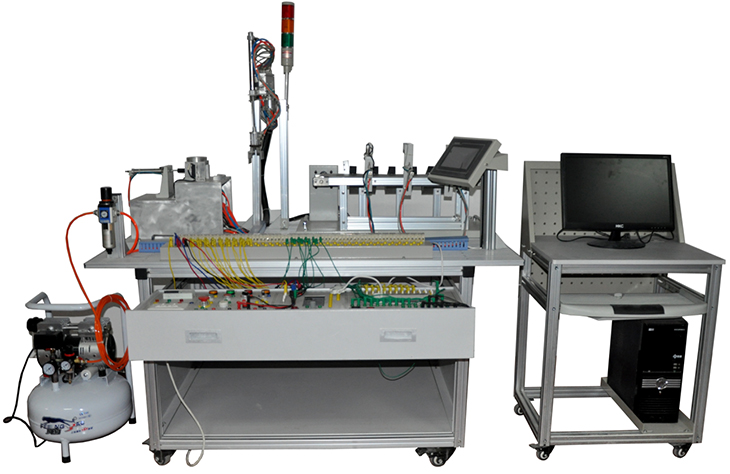

SBGJD-06光機電氣一體化控制實訓系統
一、光機電氣一體化實訓考核裝置的構成：
光機光機電氣一體化控制實訓系統是各大、中專院校、高職高專院校的 教學、考核實訓裝置,廣泛用于教學實訓、課程設計和畢業設計。 目前各種光、機、電、氣實訓裝置,電氣一體化實訓裝置由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；同時還要求具有可拓展功能，可以組成更加大型的生產模擬系統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。
二、技術參數 ：
1. 交流電源：三相五線 AC 380V±10% 50 Hz；
2. 溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3. 外形尺寸：長×寬×高=1200×800×1500 mm；
4. 整機功耗：≤1.5 kW；
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、光機電一體化實訓考核裝置的配置：
|
序號 |
名稱 |
主要元件或型號、規格 |
數量 |
備注 |
|
1 |
實訓桌 |
1190×800×840 mm |
1張 |
桌臺采用的是30*60的鋁型材。 |
|
2 |
觸摸屏模塊 |
上海昆侖童泰英寸工業彩色觸摸屏 |
1塊 |
|
|
3 |
PLC模塊 |
FX3U-48MR繼電器輸出,24路輸入24路輸出 |
1塊 |
|
|
4 |
變頻器模塊 |
三菱D720功率：0.4KW |
1塊 |
|
|
5 |
電源模塊 |
三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個； |
1塊 |
|
|
6 |
按鈕模塊 |
24 V/6 A兩組5V/6 A一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； |
1套 |
|
|
7 |
上料加工機構部件 |
送料裝置：圓型的送料盤，邊緣開有一出料口；通過送料盤機架與實訓臺固定；送料盤底部裝有直流減速電機，作為旋轉動力，并通過連軸器與送料盤內部的螺旋葉片連接；送料槽其一段與出料口相連接。調整立柱上裝有一載料臺， 高度與出料口平齊，通過光電傳感器檢測是否有物料。 |
1套 |
|
|
8 |
氣動機械手部件 |
單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，雙控電磁換向閥1只，單控電磁閥3只； |
1套 |
|
|
9 |
皮帶輸送機部件 |
三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條； |
1套 |
|
|
10 |
物件分揀部件 |
單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關3只，物件導槽3個，單控電磁換向閥3只 |
1套 |
|
|
11 |
接線端子模塊 |
接線端子和安全插座 |
1塊 |
|
|
12 |
物料 |
金屬2個，尼龍黑白各2個 |
6個 |
|
|
13 |
安全插線 |
|
1套 |
|
|
14 |
氣管 |
Φ4\Φ6，氣管為藍色，每臺配有足量氣管 |
1套 |
|
|
15 |
PLC編程線纜 |
|
1條 |
|
|
16 |
觸摸屏與計算機通信線 |
|
1條 |
|
|
17 |
觸摸屏與PLC通信線 |
|
1條 |
|
|
18 |
配套工具 |
|
1套 |
|
|
19 |
產品配套光盤 |
|
1套 |
|
|
20 |
線架 |
|
1個 |
|
|
21 |
靜音空氣壓縮機 |
0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國家標準 |
1臺 |
|
|
22 |
電腦推車 |
|
1臺 |
|
四、設備結構：
光機電一體化實訓裝置臺架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
1、鋁合金導軌式實訓臺：可以安裝上料機構、機械手搬運機構、加工機構、物件包裝機構、傳輸分揀機構。實訓模塊及PLC主機為一體化設計放入抽屜式實訓箱中。
2、觸摸屏：支架面板是鐵質噴塑板。
3、PLC模塊及變頻器模塊：PLC 40點以上IO；變頻器：三菱；模塊材料要求：鋁板噴塑，進口油墨印刷字符。
4、電源模塊：三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；
按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；
5、接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以固定在實訓桌上。
6、上料機構：送料裝置：圓型的送料盤，邊緣開有一出料口；通過送料盤機架與實訓臺
固定；送料盤底部裝有直流減速電機，作為旋轉動力，并通過連軸器與送料盤內部的螺旋葉片連接；送料槽其一段與出料口相連接。調整立柱上裝有一載料臺，高度與出料口平齊，通過光電傳感器檢測是否有物料。
7、氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作手臂上升下降，左右來回運動，夾緊放松。氣缸及附屬傳感器選用SMC。
8、加工機構：主要由物料臺、物料夾緊裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、支架、機械零部件構成。
9、物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等，同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。氣缸及附屬傳感器選用SMC。
五、部分實訓項目：
1. 氣動系統的安裝與調試項目：
選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
1)氣動方向控制回路的安裝；
2)氣動速度控制回路的安裝；
3)擺動控制回路的安裝；
4)氣動順序控制回路的安裝；
5)氣動機械手裝置的安裝；
6)氣動系統安裝與調試；
2. 電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
1)電動機正反轉控制電路的連接與控制程序編寫；
2)電動機調速控制電路的連接與控制程序編寫；
3)氣動方向控制程序編寫；
4)氣動順序動作控制程序編寫；
5)氣動機械手控制程序編寫；
6)皮帶輸送機控制程序編寫；
7)機電一體化設備控制程序編寫；
8)自動生產線控制程序編寫。
3. 機電設備安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1)傳動裝置同軸度的調整；
2)皮帶輸送機的安裝與調整；
3)搬運機械手設備安裝與調試；
4)物件分揀設備的安裝與調試；
5)送料設備的安裝與調試；
6)自動生產線設備安裝與調試。
4. 自動控制系統安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1)多種傳感器的安裝與調試；
2)機械手的自動控制；
3)皮帶輸送機的自動控制；
4)機電一體化設備的自動控制；
5)PLC控制系統的安裝與調試；
6)自動生產線的安裝與調試。
六、仿真軟件
1.物料分揀PLC綜合仿真實訓軟件
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，城鄉建設部、教育部相關專業教學大綱，為緩解我機械加工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包括項目分析、PLC 控制（PLC 主機、輸出模塊、輸入模塊）、硬件安裝（機械手臂、氣動設備提升部件、物料導槽、皮帶、三相轉速電機等 19 個步驟）、電氣接線、軟件編程、調試運行六大模塊。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
